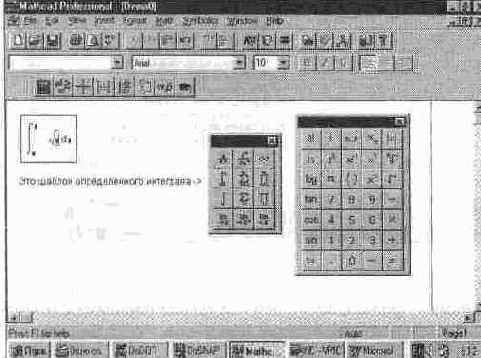

Задание шаблона определенного интеграла и начало его заполнения



11 Задание шаблона определенного интеграла и начало его заполнения


В составе сложных шаблонов часто встречаются шаблоны для ввода отдельных данных. Они имеют вид небольших черных квадратиков. В шаблоне интеграла их четыре: для ввода верхнего и нижнего пределов интегрирования, для задания подынтегральной функции и для указания имени переменной, по которой идет интегрирование. На рис. 1. 11 шаблон интеграла показан в верхнем левом углу окна редактирования документа.

Для ввода данных можно указать курсором мыши на нужный шаблон данных и, щелкнув левой ее клавишей для фиксации места ввода, ввести данные. На рис. 1. 12 отражен момент ввода под знаком квадратного корня выражения для задания подынтегральной функции.

Для ввода подынтегральной функции в приведенном примере требуется совершить следующие действия:

• установив курсор мыши в стороне от места ввода, вывести панель набора арифметических операторов;

• подвести курсор мыши под шаблон ввода функции и щелкнуть левой клавишей для фиксации начала ввода;

• активизировать (мышью) кнопку со знаком квадратного корня на палитре математических символов;

• провести ввод выражения под знаком квадратного корня (при этом возможно редактирование данных с помощью стандартных операций редактирования).

Затем таким же способом надо заполнить остальные шаблоны, т. е. ввести

пределы интегрирования и имя переменной, по которой производится интег-
