Шаблон графиков типа Polar Plot



4 Шаблон графиков типа Polar Plot


Перед построением таких графиков надо задать изменение ранжированной переменной W (или с другим именем) в заданных пределах. После вывода шаблона следует ввести W в шаблон снизу и функцию R (W) в шаблон справа, а также указать нижний предел изменения длины радиус-вектора R (W) — Rmin и шаблоне справа внизу и верхний предел — Rmax в шаблоне справа и сверху.

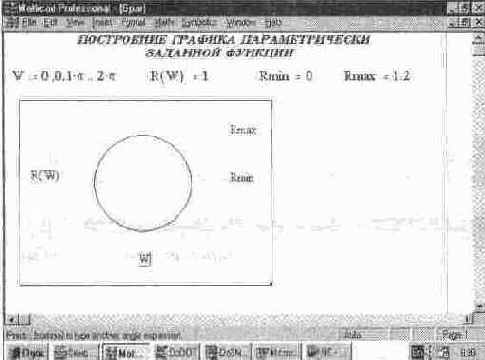

На рис. 5. 5 показано построение графиков в полярной системе координат:

слева — по описанному шаблону, справа — с помощью шаблона обычной двумерной графики X-Y Plot. Сейчас R (W) =i, так что в обоих случаях строится окружность (если дисплей имеет различные масштабы по вертикали и горизонтали, окружность превратится в эллипс).

При построении графика в полярной системе координат с использованием шаблона обычного 1рафика в прямоугольной системе координат надо по оси Х установить R (W) -cos (W), а по оси Y — R (W) -sin (W). Построение графиков в полярной системе координат с помощью шаблона обычной графики X-Y Plot в ряде случаев даже более предпочтительно, поскольку в математической литературе графики параметрически заданных функций чаще всего строятся именно таким образом. При задании даже простых функций R (W) графики в полярной системе координат могут иметь весьма причудливый вид.

Надо также отметить новую возможность прямого построения графиков функций в полярной системе координат, без определения диапазона изменения независимой переменной W. Пример такого построения дан на рис. 5. 6.
