Установка шаблона трехмерных графиков (Surface Plot)



5. 4. Установка шаблона трехмерных графиков (Surface Plot)

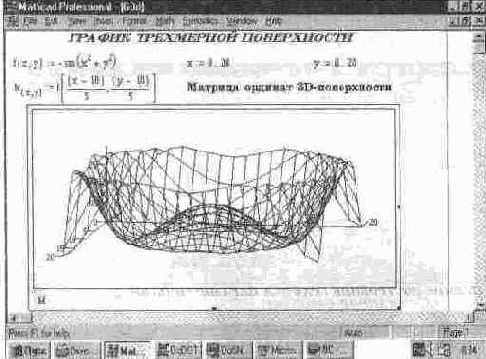

Эта операция служит для построения трехмерной поверхности Z (X, Y), предварительно представленной матрицей М ординат Z. При этом выводится шаблон графика, левый верхний угол которого помещается в место расположения курсора. Шаблон, в свою очередь, содержит единственный шаблон данных — темный прямоугольник у левого нижнего угла основного шаблона. В него надо занести имя матрицы со значениями ординат ЗD-поверхности. Разумеется, прежде чем строить график ЗD-поверхности, нужно ее определить математически. На рис. 5. 7 показан пример такого определения.
