MathCAD 7.0




Вычисление коэффициентов А и В разложения функции в ряд Фурье



Рис. 12. 12 Вычисление коэффициентов А и В разложения функции в ряд Фурье

Тут вычисление коэффициентов ряда Фурье выполнено по их классическим интегральным представлениям. Это хорошо иллюстрирует возможность применения в программных блоках весьма мощных средств входного языка системы. Продолжение этого документа, реализующее гармонический синтез, представлено на рис. 12. 13.

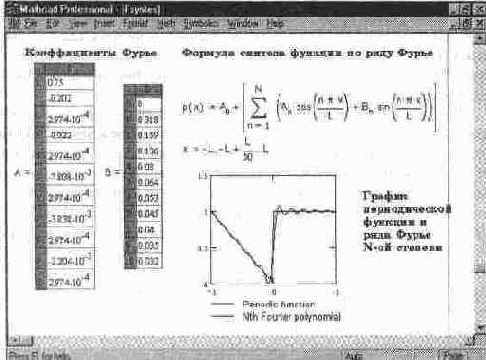

На рис. 12. 13 показаны векторы коэффициентов, приведена формула гармонического синтеза исходной функции по ее гармоническому ряду и на графике проведено сопоставление исходной функции с ее представлением рядом Фурье с ограниченным числом гармоник N
