Построение переходной характеристики (конец документа, представленного на рис. 14. 40)

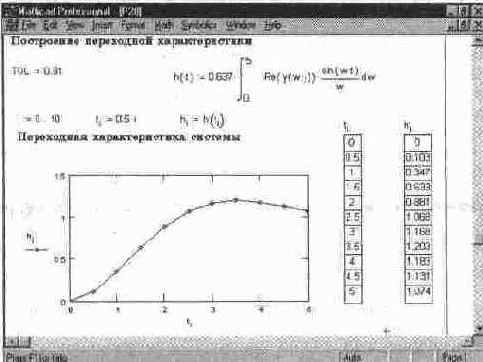

Рис. 14. 41 Построение переходной характеристики (конец документа, представленного на рис. 14. 40)


К счастью, у всех реальных систем АЧХ на высоких частотах имеет спад и при больших w>wmax принимает близкие к нулю значения. В нашем примере это происходит уже при w>5, что позволяет заменить бесконечный предел интегрирования на конечный.

Вычисление h (t) в документе на рис. 14. 42 выполнено по этому алгоритму. Число 0. 637 перед знаком интеграла есть значение 2/тс. Рядом с графиком h (t) выведена таблица времен t и значений h (t). Анализируемая цепь является цепью 2-го порядка и имеет соответствующие признаки заметно демпфированной цепи 2-го порядка — характерный подъем АЧХ на некоторой частоте и переходную характеристику с небольшим выбросом.
