Вычисление характеристик системы по ее операторной функции



Вычисление характеристик системы по ее операторной функции

Если схема описана операторной функцией, по ней можно вычислить важнейшие характеристики линейной системы. АЧХ, ФЧХ и переходную характеристику (т е. реакцию системы во времени на единичный скачок напряжения или тока на ее входе) Для вычисления АЧХ и ФЧХ достаточно заменить оператор p на величину iw, тогда модуль полученного выражения будет описывать АЧХ, а аргумент — ФЧХ

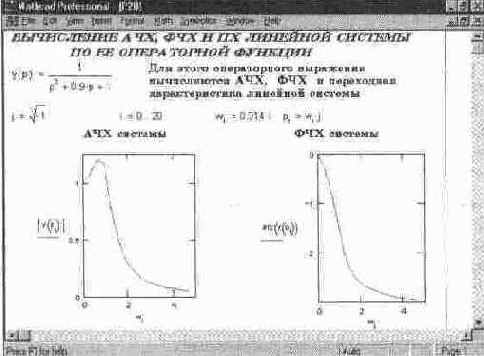

Построение АЧХ и ФЧХ для системы второго порядка, описанной операторной функцией, дано в документе на рис 14 40.
