13.1.2. Пример: уравнение диффузии тепла

На протяжении всей главы мы будем использовать в качестве примера очень наглядное и имеющее различные, от очевидных до самых неожиданных, решения уравнение теплопроводности.

Двумерное динамическое уравнение

Рассмотрим следующее параболическое уравнение в частных производных, зависящее от трех переменных — двух пространственных х и у, а также от времени t:

Выражение в скобках в правой части уравнения (сумму вторых пространственных производных функции u часто, ради краткости, обозначают при помощи оператора Лапласа: du).

Это уравнение называется двумерным уравнением теплопроводности или, по-другому, уравнением диффузии тепла. Оно описывает динамику распределения температуры u(x,y,t) на плоской поверхности (например, на металлической пластине) в зависимости от времени (рис. 13.1). Физический смысл коэффициента в, который, вообще говоря, может быть функцией как координат, так и самой температуры, заключается в задания скорости перетекания тепла от более нагретых областей в менее нагретые. Функция ф(х,у,t,u) описывает приток тепла извне, т.е. источники тепла, которые также могут зависеть как и от пространственных координат (что задает локализацию источников), так и от времени и температуры и.

Рис. 13.1. Физическая модель, описываемая двумерным уравнением теплопроводности

Для того чтобы правильно поставить краевую задачу для двумерного уравнения теплопроводности, следует определить следующие дополнительные условия:

  • граничные условия, т. е. динамику функции u(x,y,t) и / или ее производных на границах расчетной области;
  • начальное условие, т. е. функцию u(x,y, t).

Если рассматривается не одно уравнение в частных производных, а система уравнений, то соответствующие начальные и граничные условия должны быть поставлены для каждой из неизвестных функций.

Стационарное двумерное уравнение

Частный случай уравнения теплопроводности определяет стационарную, т. е. не зависящую от времени задачу. Стационарное уравнение описывает физическую картину распределения температуры по пластине, не изменяющуюся с течением времени. Такая картина может возникнуть при условии, что стационарный источник тепла действует довольно продолжительное время, и переходные процессы, вызванные его включением, прекратились. Пример численного решения такого уравнения показан на рис. 13.2 в виде поверхности и (х,у).

Рис. 13.2. Решение стационарного двумерного уравнения теплопроводности (см. листинг 13.7 ниже)

Как несложно сообразить, если искомая функция не зависит от времени, то частная производная по времени в левой части уравнения равна нулю, и само уравнение можно переписать (переобозначив ради упрощения) следующим образом:

Полученное уравнение, согласно классификации предыдущего раздела, является эллиптическим. Его называют уравнением Пуассона, а для его решения в Mathcad предусмотрены две встроенные функции. Если, к тому же, источники равны нулю, то уравнение, принимающее вид du=0, называют уравнением Лапласа.

Одномерное динамическое уравнение

Предположим, что мы рассматриваем задачу распределения тепла не по плоской поверхности, а по удлиненному телу типа металлического стержня (рис. 13.3). В этом случае зависимость от координаты у в общем уравнении теплопроводности пропадает, и получается одномерное уравнение:

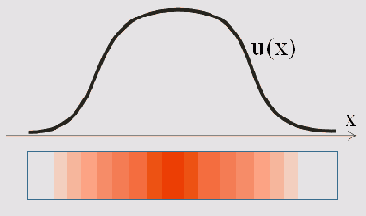

Рис. 13.3. Физическая модель одномерного уравнения теплопроводности

Одномерное уравнение намного проще двумерного, поскольку объем вычислений для реализации алгоритма его численного решения не так велик. Типичное решение одномерного уравнения диффузии тепла с коэффициентом диффузии D=2, нулевым источником ф=0 и начальным распределением температуры в форме нагретой центральной области стержня показано (в виде графика поверхности) на рис. 13.4.

Начиная с новой версии Mathcad 11, для решения одномерных параболических и гиперболических уравнений можно применять новую встроенную функцию pdesolve.

Линейное и нелинейное уравнения

Если присмотреться к уравнению диффузии тепла внимательнее, то можно условно разделить практические случаи его использования на два типа.

  • Линейная задача — если коэффициент диффузии D не зависит от температуры и и, кроме того, если источник тепла ф либо также не зависит от и, либо зависит от и линейно. В этом случае неизвестная функция u(x,t) и все ее производные входят в уравнение только в первой степени (линейно).
  • Нелинейная задача - если уравнение имеет нелинейную зависимость от u (x, t), т. е. или коэффициент диффузии зависит от и, и / или источник тепла нелинейно зависит от и.

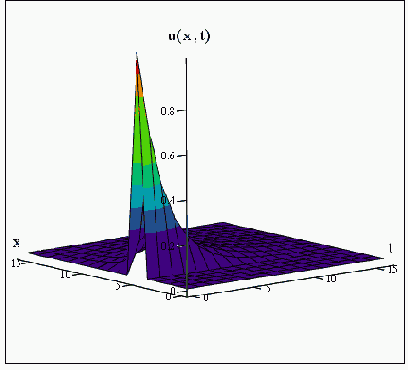

Рис. 13.4. Решение одномерного уравнения теплопроводности (см. листинг 13.1 ниже)

Решение линейных уравнений в частных производных, как правило, получаются вполне предсказуемыми и их часто можно получить аналитически (этим проблемам посвящены соответствующие главы науки, называемой математической физикой). В случае уравнения теплопроводности линейная задача описывает физически ожидаемое решение, выражающее остывание пластины или стержня в форме перетекания тепла от нагретого центра к холодной периферии.

Нелинейные уравнения, напротив, могут демонстрировать самые неожиданные решения, причем в подавляющем большинстве практических задач их можно получить только численно, а никак не аналитически.

Различные линейные и нелинейные варианты рассматриваемого уравнения теплопроводности описывают различные модели физических сред, которые характеризуются определенными зависимостями D(u) и ф(и). В частности, для металлов в большинстве случаев можно считать, что D=const, в то время как для плазмы имеется специфическая зависимость коэффициента диффузии от температуры.

Обратное уравнение теплопроводности

Замечательными свойствами обладает так называемое обратное уравнение диффузии тепла, которое получается путем замены в исходном (прямом) уравнении переменной t на -t. Согласно постановке задачи, обратное уравнение теплопроводности описывает реконструкцию динамики профиля температуры остывающего стержня, если известно начальное условие в виде профиля температуры в некоторый момент времени после начала остывания. Таким образом, требуется определить, как происходило остывание стержня. Мы ограничимся самым простым линейным уравнением с D=const без источников тепла:

Это уравнение гиперболического типа и оно, несмотря на кажущуюся близость к рассмотренным вариантам уравнения теплопроводности, обладает весьма замечательными свойствами.

Если попробовать осуществить расчет обратного уравнения диффузии тепла по тем же самым алгоритмам, что и для обычных уравнений (для этого достаточно в листинге 13.1 или 13.2 заменить значение коэффициента диффузии на отрицательное число, например D=-1), то мы получим заведомо нефизичное решение. Оно показано на рис. 13.5 в виде профилей распределения температуры для нескольких последовательных моментов времени. Как видно, решение выражается в появлении все более быстрых пространственных осцилляции профиля температуры для каждого нового момента времени. Очень существенно, что такое поведение решение является не проявлением неустойчивости численного алгоритма (см. разд. «Устойчивость» этой главы), а определяется спецификой самой задачи.

Оказывается, что обратное уравнение теплопроводности принадлежит к довольно широкому классу задач, называемых некорректными. Некорректные задачи нельзя решать стандартными методами, а для того чтобы с ними справиться (т. е., чтобы получить осмысленное физическое решение) приходится несколько менять саму их постановку, вводя в нее дополнительную априорную информацию о строении решения.

Рис. 13.5. Численное решение обратного уравнения теплопроводности дает совершенно нефизичную картину динамики температуры (см. листинги 13.1, 2 ниже с параметром D=-1)
