16.3.7. Форматирование рядов данных
С помощью вкладки Traces (Ряды данных) диалогового окна Formatting Currently Selected X-Y Plot (Форматирование выбранного графика) легко установить комбинацию параметров линии и точек для каждого из рядов данных, представленных на графике. Пользователю требуется выделить в списке нужный ряд данных (его положение в списке соответствует положению метки зависимости у оси Y) и изменить в списках в середине диалогового окна желаемые установки (рис. 16.18)

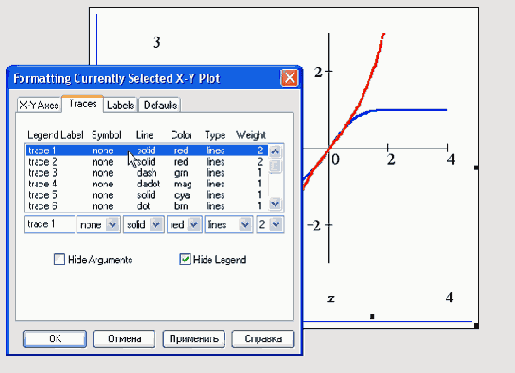

Рис. 16.18. Вкладка Traces диалога Formatting Currently Selected X-Y Plot
На вкладке Traces (Ряды данных) регулируются следующие параметры:
- Legend Label (Легенда) — текст легенды, описывающий ряд данных (на рис. 16.19—16.22 легенда объясняет смысл различных параметров);
- Symbol (Символ) — символ, которым обозначаются отдельные точки данных (рис. 16.21);
- Line (Линия) — стиль линии (рис. 16.19):
- solid (сплошная);
- dot (пунктир);
- dash (штрих);
- dadot (штрихпунктир).
- Color (Цвет) — цвет линии и точек данных;
- Weight (Толщина) — толщина линии (рис. 16.20) и точек данных;
- Туре (Тип) — тип представления ряда данных:
- lines (линии);
- points (точки);
- error (ошибки);
- bar (столбцы);
- step (шаг);
- draw (рисунок);
- stem (стержень);
- solid bar (гистограмма).
Для некоторых типов графиков те или иные параметры недоступны (например нельзя задать символ для шаговой кривой).
Стиль, толщина и цвет линии
Изменяя параметры линии, можно добиться наилучшего восприятия разных зависимостей на одном графике (рис. 16.19—16.20).

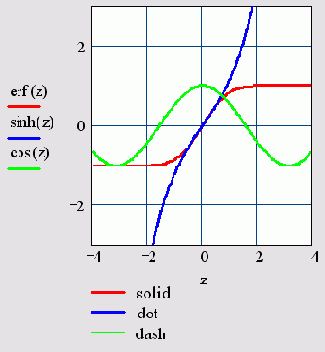

Рис. 16.19. Линии различного стиля
Форматирование точек данных
Чтобы построить график в виде только точек данных, перейдите в диалоге форматирования выбранного графика к списку Туре (Тип) и выберите в нем пункт points (точки). Чтобы вместе с точками была показана и кривая, выберите другой тип ряда данных (например линии — lines, см. рис. 16.18).

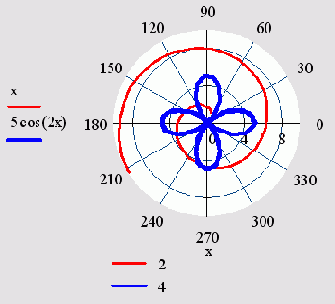

Рис. 16.20. Линии разной толщины на полярном графике

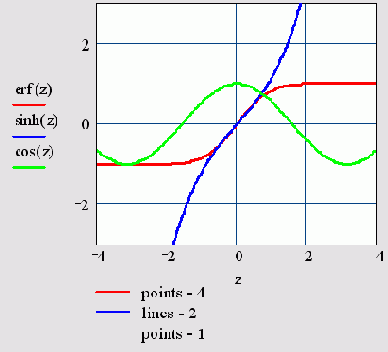

Внешний вид точки задает список Symbol (Символ), а их размер — Weight (Толщина). Примеры показаны на рис. 16.21.
Рис. 16.21. Различный стиль и размер точек данных
Типы рядов данных
Несколько различных типов рядов данных представлено на рис. 16.22.
Для полярных графиков также допускается устанавливать любые из перечисленных типов (пример см ниже на рис. 16.25).

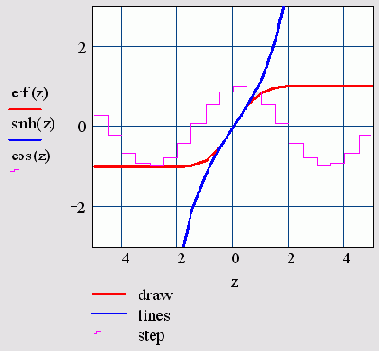

Рис. 16.22. Различные типы рядов данных
Столбчатые графики (гистограммы)
В Mathcad есть несколько столбчатых типов графиков, подходящих для построения гистограмм (об их практическом применении читайте в гл. 13). Три различных типа иллюстрируются рис. 16.23.

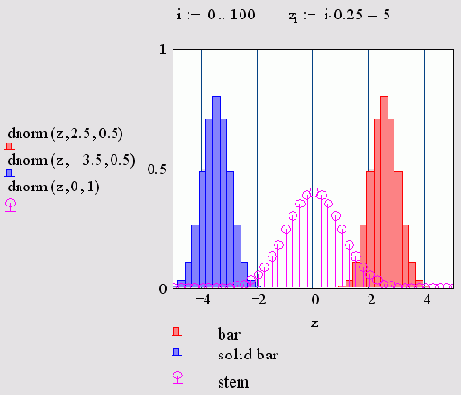

Рис. 16.23. Столбчатые типы графиков
Графики с отложенными ошибками
Тип графика с отложенными ошибками довольно сильно отличается от остальных типов, поскольку требует не двух, а трех серий данных. Помимо пар Декартовых (XY) или полярных координат точек необходимо задать еще две последовательности данных, представляющих соответствующие значения ошибок для каждой пары точек (рис. 16.24).
График представления данных с погрешностями требует, чтобы два последовательных ряда данных имели тип графика с ошибками (error).

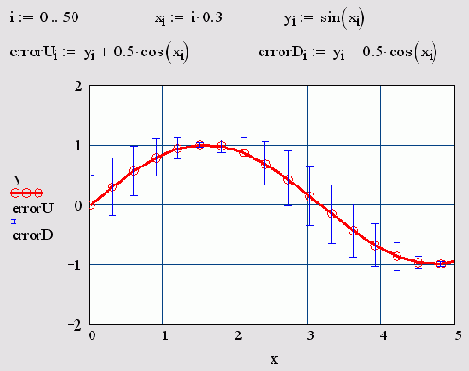

Рис. 16.24. Создание графика с отложенными ошибками
На рис. 16.24 отложено три ряда данных: у (сами данные), erroru (верхняя метка ошибок), errorU (нижняя метка ошибок). Для двух последних рядов выставлен тип error (ошибки).
Сохранение установок по умолчанию
На вкладке Defaults (По умолчанию) диалога Formatting Currently Selected X-Y Plot (Форматирование выбранного графика) находятся два элемента управления:
- кнопка Change to Defaults (Вернуть установки по умолчанию) — изменяет все установки выделенного графика на установки по умолчанию, принятые для текущего документа;
- флажок проверки Use for Defaults (Использовать для установок по умолчанию) — делает установками по умолчанию для данного документа установки выбранного графика.
