16.2. Создание графиков

В Mathcad встроено несколько различных типов графиков (см. рисунки этой главы), которые можно разбить на две большие группы.

  • Двумерные графики:
    • XY (декартовый) график (XY Plot);
    • полярный график (Polar Plot).


  • Трехмерные графики:
    • график трехмерной поверхности (Surface Plot);
    • график линий уровня (Contour Plot);
    • трехмерная гистограмма (3D Bar Plot);
    • трехмерное множество точек (3D Scatter Plot);
    • векторное поле (Vector Field Plot).

Деление графиков на типы несколько условно, т. к., управляя установками многочисленных параметров, можно создавать комбинации типов графиков, а также новые типы (например двумерная гистограмма распределения является разновидностью простого XY-графика).

Все графики создаются совершенно одинаково, с помощью панели инструментов Graph (График), различия обусловлены отображаемыми данными.

Некорректное определение данных приводит, вместо построения графика, к выдаче сообщения об ошибке.

Чтобы создать график, например двумерный Декартов:

  • Поместите курсор ввода в то место документа, куда требуется вставить график.
  • Если на экране нет панели Graph (График), вызовите ее нажатием кнопки с изображением графиков на панели Math (Математика).
  • Нажмите на панели Graph (График) кнопку X-Y Plot для создания Декартового графика (рис. 16.1) или другую кнопку для иного желаемого типа графика.
  • В результате в обозначенном месте документа появится пустая область графика с одним или несколькими местозаполкителями (рис. 16.1, слева). Введите в местозаполнители имена переменных или функций, которые должны быть изображены на графике. В случае Декартова графика это два местозаполнителя данных, откладываемых по осям х и Y.

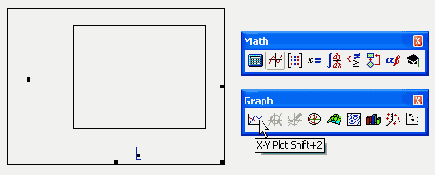

Рис. 16.1. Создание Декартового графика при помощи панели Graph

Если имена данных введены правильно, нужный график появится на экране. Созданный график можно изменить, в том числе меняя сами данные, форматируя его внешний вид или добавляя дополнительные элементы оформления.

Правильному заданию данных и форматированию графиков посвящены соответствующие разделы этой главы.

Самый наглядный способ создания графика — с помощью панели инструментов Graph (График). Однако точно так же создаются графики путем выбора соответствующего элемента подменю Insert / Graph (Вставка / График), показанного на рис. 16.2, либо нажатием соответствующей типу графика горячей клавиши.

Чтобы удалить график, щелкните в его пределах и выберите в верхнем меню Edit (Правка) пункт Cut (Вырезать) или Delete (Удалить).

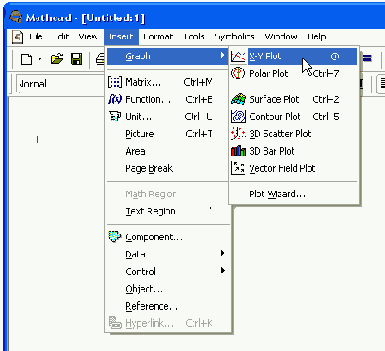

Рис. 16.2. Создание графика посредством меню
