3.2.6. Создание оператора пользователя

Запросы взыскательного пользователя могут отнюдь не исчерпываться набором встроенных операторов Mathcad. Для вставки в документы заранее созданных операторов пользователя применяется панель Evaluation (Выражения).

Выбор имени оператора

Оператор пользователя может иметь абсолютно любое имя (см. ранее раздел "Имена, содержащие операторы и специальные символы" этой главы). Однако, исходя из смысла операторов, логично давать им имена в виде символов. Это удобно делать с помощью коллекции символов, находящейся в справочной информации Mathcad. Выберите в верхнем меню Help / QuickSheets (Справка / Быстрые шпаргалки) и войдите затем в самый последний раздел Extra Math Symbols (Дополнительные символы) открывшегося содержания Шпаргалок. Там Вы увидите целую коллекцию символов, любой из которых можно просто перетащить указателем мыши в нужное место документа.

Присваивать оператору некоторое действие следует точно так же, как функции пользователя.

Создание бинарного оператора

Чтобы создать бинарный оператор, например реализующий действие х • у2:

  • Введите имя оператора, например, bin.
  • Наберите знак скобки <(>, затем список из двух операндов через запятую, <х>, <,>, <у>, затем закрывающую скобку <)>.
  • Введите оператор присваивания <: >.
  • Введите выражение, зависящее от операндов, действие которого необходимо присвоить оператору (х-у2).

Создание унарного оператора

Унарный оператор создается точно так же, только вместо двух операндов, отделенных запятой, Вам следует ввести лишь один операнд. Например, чтобы создать оператор с именем %, реализующий перевод доли числа в проценты и сводящийся к умножению его на 100 (листинг 3.30):

  • Введите имя оператора. Для этого нажмите клавиши <а>, <Ctrl>+ +<Shift>+<K>,<%>, затем снова <Ctrl>+<Shift>+<K>, потом сотрите в имени букву "а".
  • После знака % наберите скобку "(", далее "х11, затем еще одну скобку ")".
  • Введите оператор присваивания, нажав клавишу <:>.
  • Введите выражение х100.

Листинг 3.30. Создание унарного оператора пользователя

Использование бинарного оператора

Возможны два вида вставки пользовательского бинарного оператора в документ, отличающиеся только отображением в документе. Чтобы вставить оператор в форме графа (или дерева):

  • Нажмите кнопку Tree Operator (Оператор дерево) на панели Evaluation (Выражения) (рис. 3.12, справа).
  • В появившиеся местозаполнители введите имя оператора (на вершине графа) и значения операндов (в ответвления дерева).
  • Введите оператор присваивания, нажав клавишу <=>.

Результат действия оператора показан на рис. 3.12, внизу слева.

Кроме древовидной формы оператора, допускается использование его в виде последовательности "операнд— имя оператора— другой операнд" (рис. 3.12, вторая строка слева). Чтобы ввести такую форму оператора, следует нажать соседнюю кнопку Infix Operator (Оператор внутри) с изображением xfy.

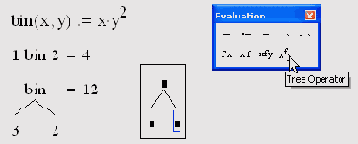

Рис. 3.12. Применение пользовательского бинарного оператора

Использование унарного оператора

Вставка унарного оператора совершенно аналогична, только вместо двух операндов требуется ввести один (рис. 3.13). Унарный оператор вставляется нажатием кнопки Prefix Operator (Оператор перед) на панели Evaluation (Выражения) либо кнопки Postfix Operator (Оператор после). Первый путь проиллюстрирован правой частью рис. 3.13 (в момент вставки) и результатом действия оператора (слева), а результат вставки оператора по второму пути — левой нижней строкой того же рисунка

Рис. 3.13. Применение пользовательского унарного оператора
